Магазин «АТБ» г. Киев. ул.Добробутная 10/30 (Объект в процессе проектирования-строительства)

  • НАПРЯЖЕНИЕ:10/0,4 кВ
  • НАГРУЗКА:670 кВт
  • ОБЬЕКТ:Магазин "АТБ" г.Киев ул.Добробутная 10
  • ДАТА:04.05.2016-



За ступенем надійності електропостачання, відповідно до ДБН В. 2.5-23-2010 та ГНД 341.004.003.001-2002 торгівельний центр та торгівельні ряди непродовольчих товарів віднесено до споживача ІІ-ї категорії електропостачання.

Розділом 1 робочого проекту передбачено:

Заміна в РУ-10кВ ТП5275 існуючих комірок:

-на І секції шин РУ-10кВ ТП5275 дві комірки, №5 та №7,типу КСО-366, на 3 нові комірки типу КСО309-03 у малогабаритному виконанні для підключення лінії РП-454 увід №1, лінії ТП-6855,лінії КТПпроект.увід №1;

-на ІІ секції шин РУ-10кВ ТП5275 встановлюємо додатково комірку 10кВ типу КСО-309-03, для підключення лінії КТПпроект.увід №2.

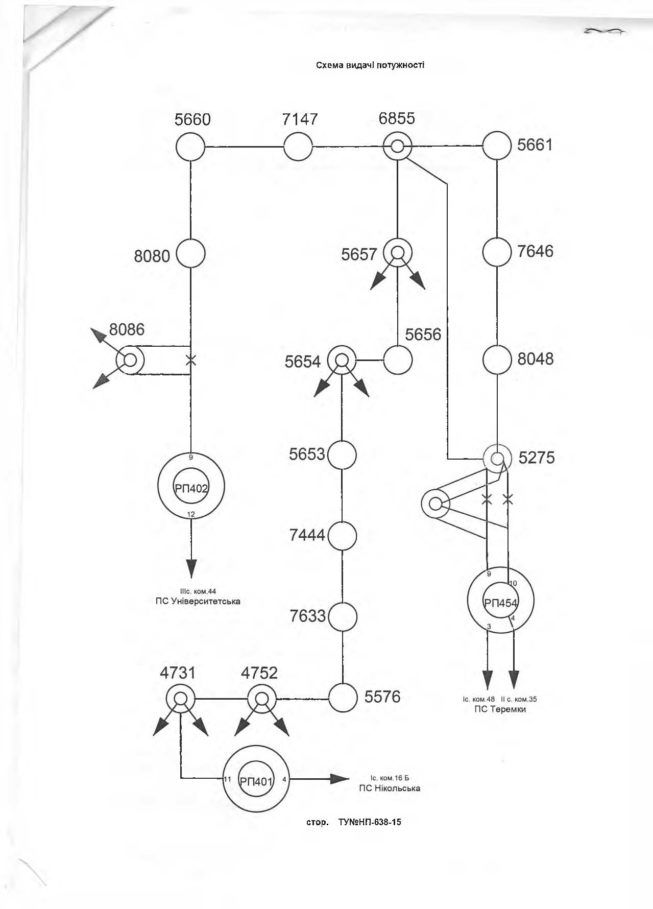

Живлення РУ-10 кВ 2КТПГС-10/0,4 виконується КЛ-10 кВ по схемі виносних трансформаторів від різних секцій РУ-10 кВ трансформаторної підстанції ТП 5275.

2КТПГС-10/0,4 кВ (2х1000 кВА)  живить електроспоживачів торгівельного центра та торгівельних рядів непродовольчих товарів.

Розділом 2 робочого проекту передбачено:

— Встановлення 2КТПГС-10/0,4кВ з кабельними вводами, на фундаментах.

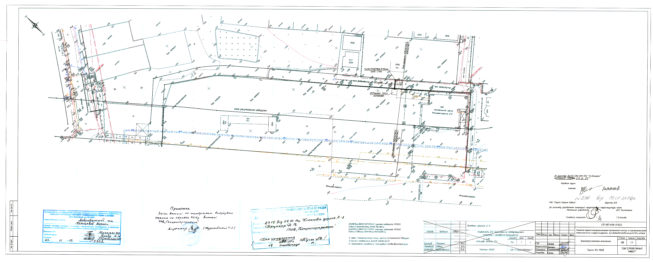

— Прокладання КЛ-10кВ від ІІ секції РУ-10кВ ТП5275 до ІІ секції РУ-10 кВ 2КТПГС-10/0,4 кВ, кабелями марки AПвЭгаПу-8.7/15-3х(1×120/50)

— Прокладання КЛ-10кВ від ІІ секції РУ-10кВ ТП5275 до ІІ секції РУ-10 кВ 2КТПГС-10/0,4 кВ, кабелями марки AПвЭгаПу-8.7/15-3х(1×120/50)

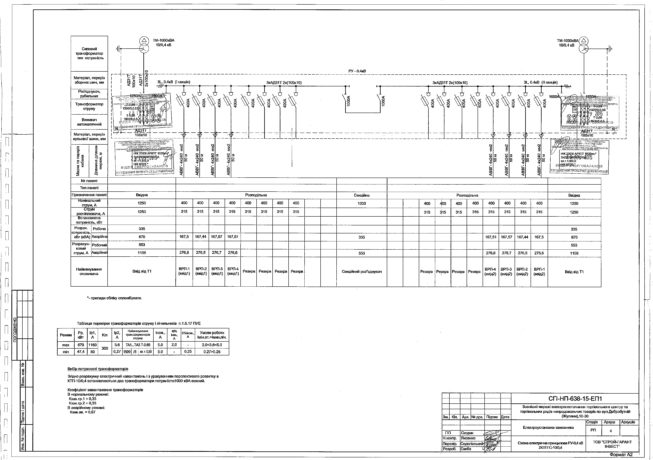

— Прокладання кабелів 0,4кВ від РУ 0,4 2КТПГС-10/0,4 кВ, що проектується, до ввідно-розподільчих панелей 0,4 кВ.

1) живлення щита ВРП1 (Рр = 167.5 кВт, ІІ-категорія) від І та ІІ секції РУ-0.4кВ 2КТПГС -10/0.4кВ кабелями марки АВВГ-4х240 мм2, через запобіжники 315А;

2) живлення щита ВРП2 (Рр = 167.5 кВт, ІІ-категорія) від І та ІІ секції РУ-0.4кВ 2КТПГС -10/0.4кВ кабелями марки АВВГ-4х240 мм2, через запобіжники 315А;

3) живлення щита ВРП3 (Рр = 167.5 кВт, ІІ-категорія) від І та ІІ секції РУ-0.4кВ 2КТПГС -10/0.4кВ кабелями марки АВВГ-4х240 мм2, через запобіжники 315А;

4) живлення щита ВРП4 (Рр = 167.5 кВт, ІІ-категорія) від І та ІІ секції РУ-0.4кВ 2КТПГС -10/0.4кВ кабелями марки АВВГ-4х240 мм2, через запобіжники 315А;
